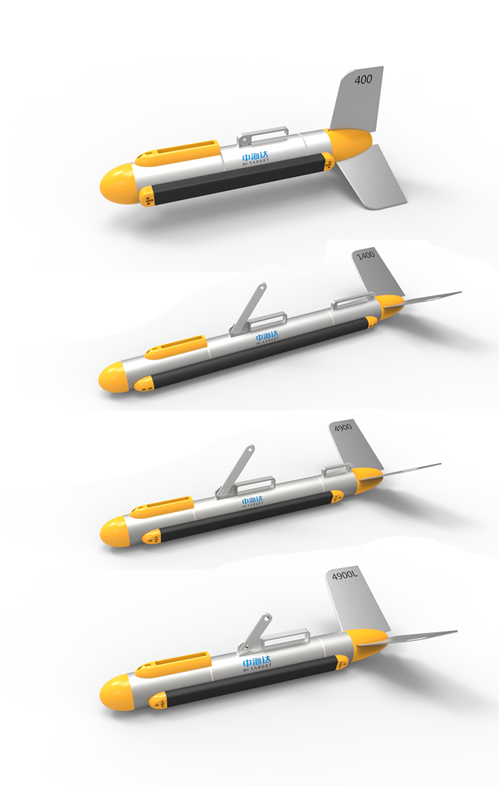

iSide系列侧扫声呐

iSide系统

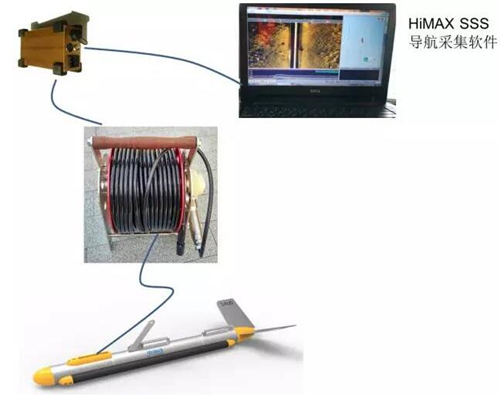

       iSide系统由拖鱼+拖缆+甲板单元+装有采集导航软件的电脑组成，接上电源后稍加设置即可工作，操作简单。

应用领域

       目前，侧扫声呐已在多领域得到了广泛应用，主要如下：

       海洋测绘

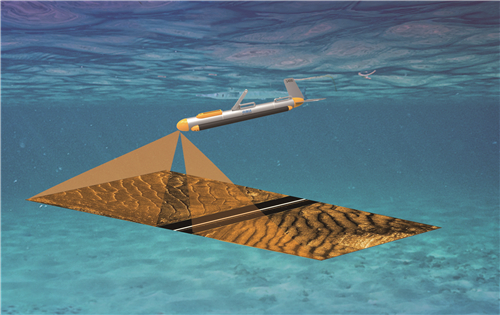

       侧扫声呐能显示微地貌形态和分布，得到连续且有一定宽度的二维海底声图，全覆盖不漏测。这是测深仪和条带测深仪所不能替代的。因此，建设港口、重要航道、重要海区，都要经过侧扫声呐测量。

       地质调查

      侧扫声呐的海底声图能够显示地质形态构造和底质的大概分类，而巨型侧扫声呐，还可显示洋脊和海底火山，是研究地球大地构造和板块运动的有力手段。

       工程勘察

       侧扫声呐能分析地貌、海底构造、底质，以及海床迁移和稳定性，也广泛应用于海洋工程勘探，如海底电缆、海底输油管线的路由调查等。

       寻找水下沉船沉物和探测水雷

       侧扫声呐分辨力高，不仅能发现水雷等小目标，也能发现沉船，并显示沉船的坐卧海底姿态和破损情况。

       环境保护调查及渔业调查

       侧扫声呐搭载无人测量船,可扫测河道等排污管线，珊瑚礁调查，渔业养殖调查等。

       水下考古、尸体打捞
       ……

       目前，国际上主流侧扫声呐工作频率均在100KHZ~1MHZ之间，海洋公司最新推出的iSide系列侧扫声呐设计工作低频主频为100KHZ，中等频率400KHZ，高频工作频率主频为900KHZ，低频主要应用于大范围扫测，高频则主要用于小范围高分辨率扫测。

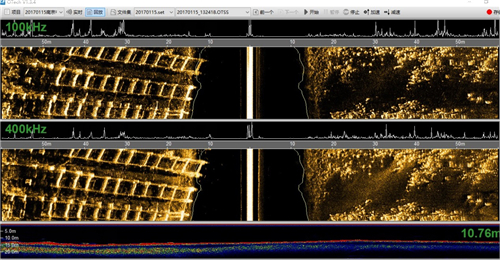

iSide不同区域测试效果图

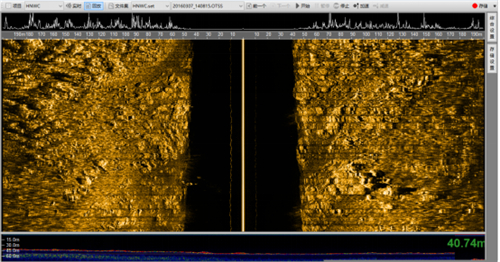

南海水下地貌，水深40米

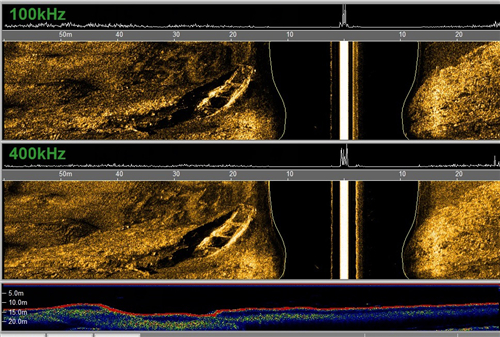

长江下关区域沉船

码头建筑

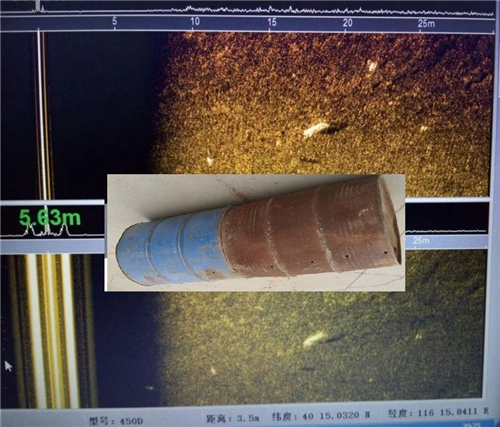

小目标图像

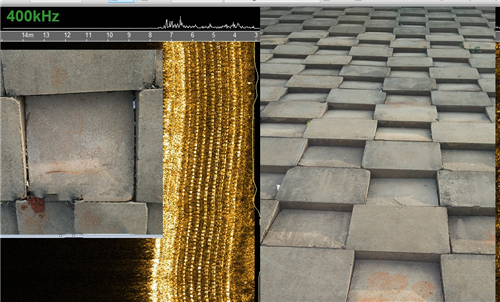

水下沉排

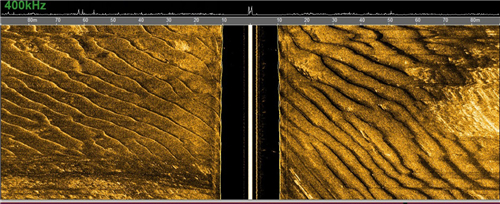

沙坡成像

        为了进一步验证iSide系列侧扫声呐的性能，海洋公司对iSide系列产品和同类国际顶级产品进行了测试对比，用实测数据验证了iSide系列产品的性能。

产品测试对比

KLEIN 4000  VS  iSide 1400

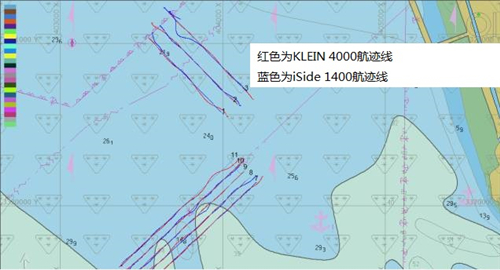

测试地点：东海舟山海域

测试时间：2017年3月

测试区域水域非常浑浊，考验仪器性能。

         测试成像图对比如下↓↓↓

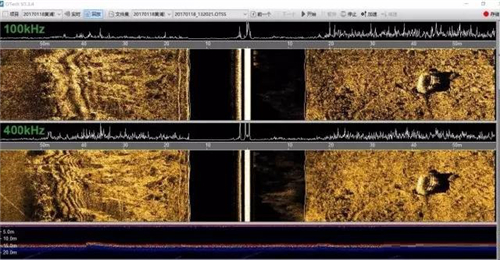

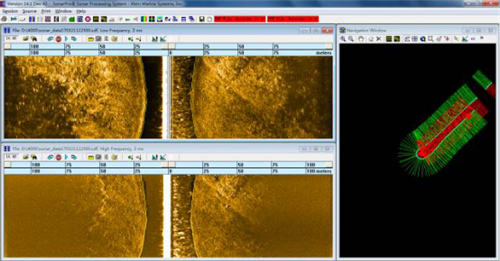

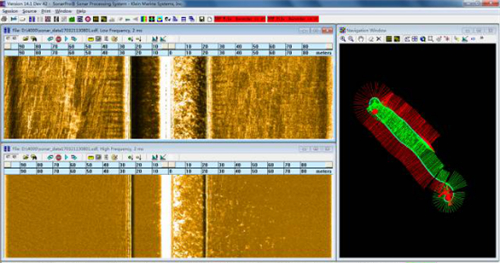

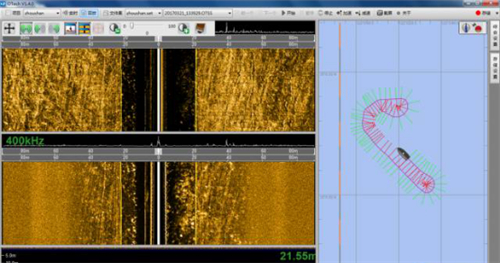

↑Klein 4000礁石区域成像图   ↓iSide 1400礁石区域成像图

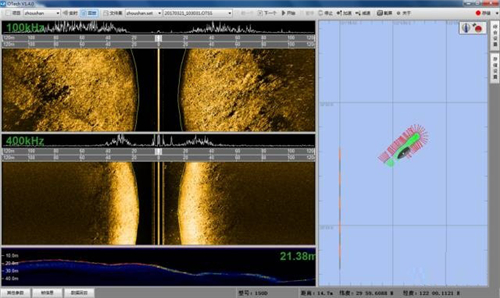

↑Klein 4000礁石区域成像图   ↓iSide 1400礁石区域成像图

        上述区域从低频工作频率可以看出，两款产品在图像细腻程度上几乎毫无差别，从高频成像效果来看，KLEIN 4000产品稍显细腻，有可能是图片处理显示效果不同。

Edgetech 4200  VS  iSide 1400

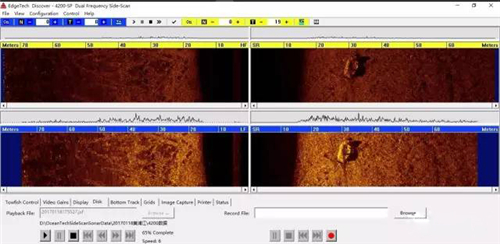

↑edgetech 4200沉船成像  ↓ iSide 1400沉船成像

        从上图可以看出，iSide 1400对于沉船成像清晰程度不亚于edgetech 4200。

结论

        KLEIN、edgetech均为全球顶级侧扫声呐生产商，KLEIN 4000、edgetech 4200更是其畅销产品，以上测试对比说明，至少在几十米以内浅水区域，iSide 1400性能和上述两款产品旗鼓相当。
